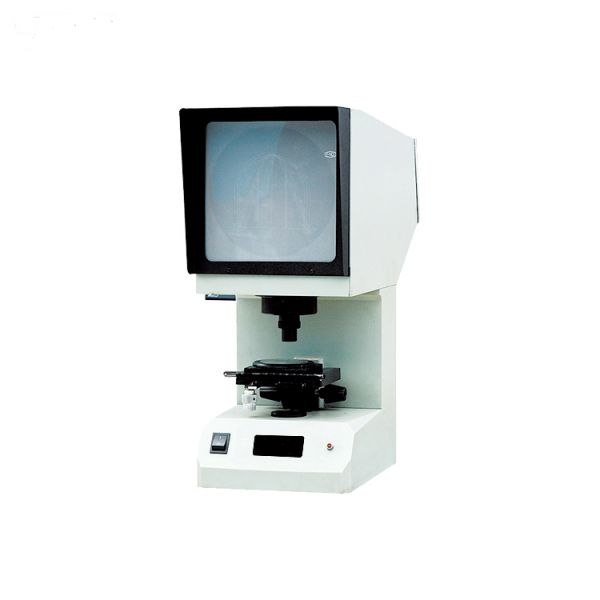

CST-50衝擊試樣投影儀

產品分類：拉床、低溫槽、投影儀

產品概述：CST-50衝擊試樣投影儀：利用光學投影的原理將被測的衝擊試樣U型和V型缺口與投影儀上的標準板圖進行對比以確定被檢測的衝擊試樣加工是否合格，該設備操作簡便，檢查對比直觀、效率高，是衝擊試樣加工過程中必備的檢測設備

CST-50衝擊試樣投影儀：是根據GB/T229-2007《金屬夏比缺口衝擊試驗方法》、ASTM E-23中對衝擊試樣缺口檢測要

求而設計開發的，是用於檢測衝擊試樣缺口製作是否合格的重要設備。

CST-50衝擊試樣投影儀產品技術參數：

產品型號		CST-50
放大倍數		50×
物鏡放大倍率		2.5×
投影物鏡放大倍率		20×
投影屏尺寸		ф200mm
工作台尺寸	方工作台	（110×125）mm
	圓工作台	Ф90
工作台位移		縱向±10mm，橫向±10mm，升降±12mm(無刻度)
工作台轉動範圍		0～360^о（無刻度）
光源		鹵鎢燈12V/100W
電源		200V/50HZ/150W
外形尺寸		515×224×603mm
重量		約20kg
