夏比缺口投影儀

產品分類：拉床、低溫槽、投影儀

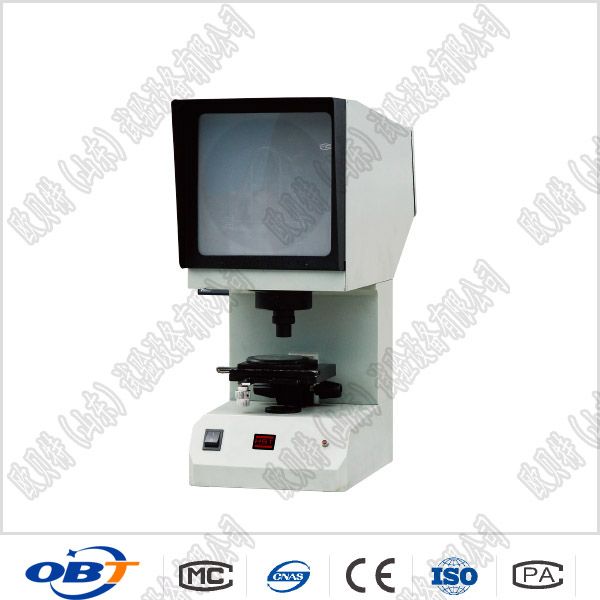

產品概述：夏比缺口投影儀：是根據GB/T229-2007《金屬夏比缺口衝擊試驗方法》、ASTM E-23中對衝擊試樣缺口檢測要求而設計開發的，是用於檢測衝擊試樣缺口製作是否合格的重要設備。

夏比缺口投影儀利：用光學投影的原理將被測的衝擊試樣U型和V型缺口與投影儀上的標準板圖進行對比以確定被檢測的

衝擊試樣加工是否合格，該設備操作簡便，檢查對比直觀、效率高，是衝擊試樣加工過程中必備的檢測設備。

夏比缺口投影儀產品技術參數：

產品型號		CST-50
放大倍數		50×
物鏡放大倍率		2.5×
投影物鏡放大倍率		20×
投影屏尺寸		ф200mm
工作台尺寸	方工作台	（110×125）mm
	圓工作台	Ф90
工作台位移		縱向±10mm，橫向±10mm，升降±12mm(無刻度)
工作台轉動範圍		0～360^о（無刻度）
光源		鹵鎢燈12V/100W
電源		200V/50HZ/150W
外形尺寸		515×224×603mm
重量		約20kg
