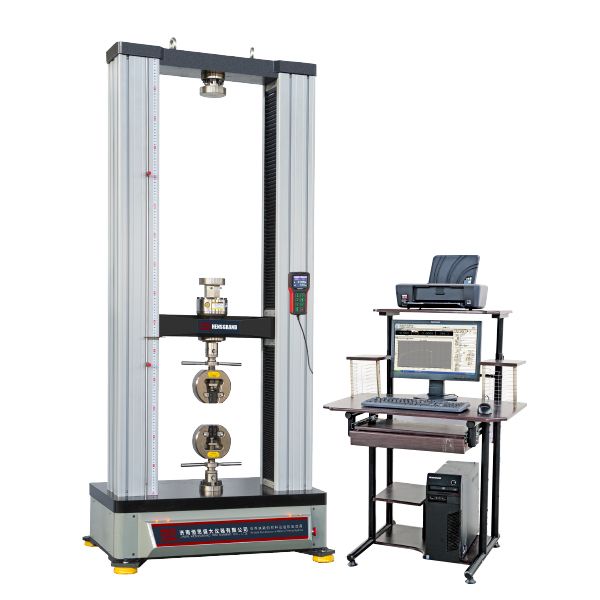

WDW-200G微機控製電子萬能試驗機

（一）外置獨立控製器

全新一代靜態試驗機專用控製器，是集測量、控製、傳輸功能於一體，並對信號采集、信號放大、數據傳輸、伺服電機驅動單元進行了高度集成；為試驗機的測量、控製和操作提供了全新的解決方案，USB數據傳輸全麵支持筆記本計算機、平板計算機、台式計算機；是試驗機技術發展的一個重要部分。

外部手持式控製器采用320*240 LED顯示器，可快速調整試驗空間，同時具有試驗開始、試驗停止、試驗清零等功能，實時顯示設備運行狀態、試驗數據、使試樣裝夾更加方便，操作更加簡單。

（二）萬能試驗機測控軟件

萬能試驗機測控軟件采用DSP技術及神經元自適應控製算法，實現等速率試驗力、等速率橫梁位移、等速率應變等多種閉環控製模式，控製方式可任意組合、平滑切換；具有聯網接口，可實現數據聯網和遠程控製功能。

(一）測量參數

最大試驗機（kN）:200；

試驗機級別：0.5級；

試驗力有效測量範圍：0.4%-100%F.S；

試驗力測量精度：優於≤±0.5%；

位移測量分辨力：0.2μm；

位移測量精度：優於≤±0.5%；

電子引伸計測量範圍：0.4%-100%FS；

電子引伸計測量精度：優於≤±0.5%；

（二）控製參數：

力控控製速度範圍：0.001％～5％FS/s；

力控速度控製精度：0.001％～1％FS/s時優於≤±0.5％；1％～5％FS/s時優於≤±0.2％；

力控保持精度：≤±0.1％F.S；

變形控控製速度範圍：0.001％～5％FS/s；

變形控速度控製精度：0.001％～1％FS/s時優於±0.5％；1％～5％FS/s時優於±0.2％；

變形控保持精度：≤±0.02％F.S；

位移控控製速度範圍：0.01～500mm/min；

位移控速度控製精度：≤±0.2％；

位移控保持精度：≤±0.02mm；

控製方式：力閉環控製、變形閉環控製、位移閉環控製；

（三）主機參數：

立柱數：6柱（4立柱、2絲杠）；

最大壓縮空間：1100；

最大拉伸間距:700（含楔形拉伸夾具）；

有效跨距：600；

工作台尺寸：1050×660；

主機外形尺寸：1102*870*2395；

主機重量：1800；

功率、電壓、頻率：2kW/220V/50～60Hz；
